全面解读静电放电(ESD)防护：从原理到实用解决方案的深度剖析

静电放电(ESD)防护：从“被电到怀疑人生”到“淡定如老狗”的实战指南

静电：那个让你“痛并快乐着”的小恶魔

你有没有在冬天摸门把手时被电到跳起来？😱 或者拆电脑主板时，手指轻轻一碰，机器直接罢工？没错，这就是静电放电（ESD）在作祟。

静电看似无害，但在电子行业，它是个隐形杀手💀，一颗小小的静电脉冲，可能让价值几万的芯片当场暴毙，更气人的是，它往往不会立刻显现问题，而是潜伏在设备里，某天突然给你来个“惊喜”……（别问我怎么知道的，都是泪）

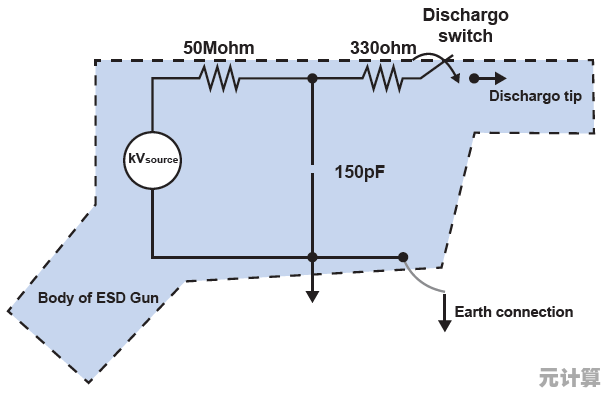

ESD原理：为什么你摸个金属都能“火花带闪电”？

ESD就是电荷不平衡导致的瞬间放电，当两个物体摩擦（比如你的毛衣和椅子），电子会从一个物体跑到另一个物体上，形成静电积累，一旦碰到导电物体（比如门把手或电路板），电荷就会“唰”地一下释放——这就是你被电到的原因。

在电子行业，人体通常能积累3000V~5000V的静电，而某些敏感元件（比如MOSFET、CMOS芯片）可能100V就挂了……😨 你以为的“轻轻一碰”，对它们来说可能是“雷劈”。

真实案例：一块主板的“离奇死亡”

去年，我朋友的公司采购了一批高端工控主板，结果上电测试时，30%的板子直接不工作，售后检查发现，问题出在某个接口芯片上——它被ESD击穿了。

后来发现，组装车间的工人没戴防静电手环，直接用手拿板子，而冬天的干燥环境让静电更猖狂……🤦‍♂️ 公司不得不加购一批ESD防护设备，还赔了不少钱。

教训： ESD防护不是“可有可无”，而是“不做就等着赔钱”！

实用防护方案：从“菜鸟”到“老司机”的进阶

（1）基础防护：别让自己变成“人形电棍”

• 防静电手环：最便宜但最有效的方案，一定要接地！
• 防静电工作台：铺防静电台垫，确保接地良好。
• 防静电服/鞋：避免衣服摩擦产生静电。

（PS：我曾经见过有人把手环戴在袖口上，结果完全没接地……这操作简直离谱😅）

（2）进阶防护：让静电“无处可逃”

• 离子风机：消除绝缘材料上的静电（比如塑料外壳）。
• ESD屏蔽袋：存储和运输敏感元件，别用普通塑料袋！
• 湿度控制：干燥环境更容易积累静电，保持40%~60%湿度最佳。

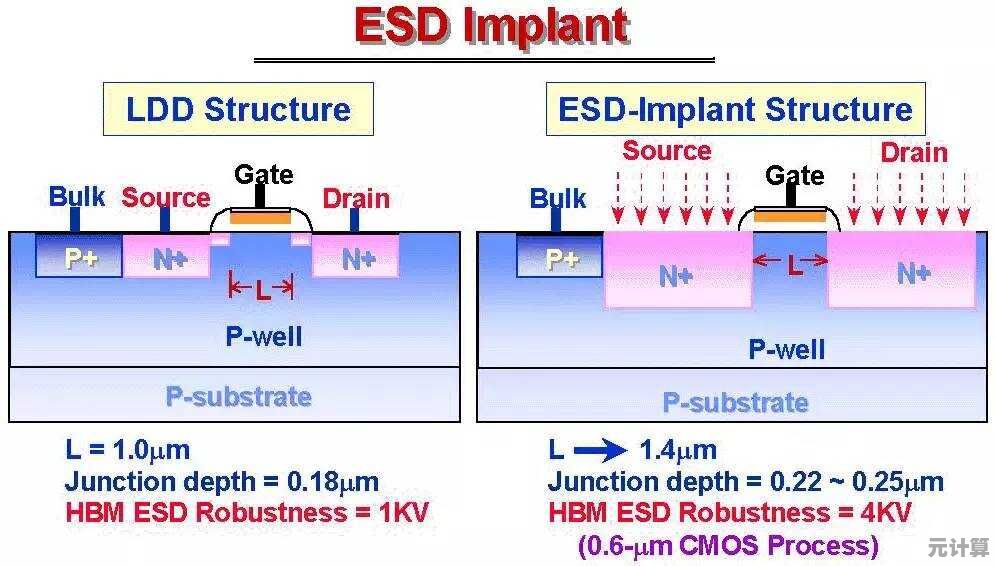

（3）终极防护：从设计上“免疫”ESD

• TVS二极管：在关键信号线上加瞬态电压抑制器，让静电“有来无回”。
• ESD防护电路：比如在USB接口上加ESD保护芯片（如TPD4E004）。
• 良好的PCB布局：避免敏感信号走线靠近板边，减少耦合干扰。

个人踩坑经验：那些年，我被ESD坑过的日子

• 案例1：有次修手机，没戴手环，结果触摸屏直接失灵……后来发现是静电把触控IC搞挂了。
• 案例2：实验室新买的示波器探头，第一次用就发现数据异常，检查后发现是ESD导致ADC损坏。
• 案例3：冬天拆显卡，手一碰，显卡直接黑屏……从此养成了“摸金属放电”的好习惯。

ESD防护不是玄学，而是科学+习惯

ESD防护没那么复杂，关键是养成习惯：
✅ 摸电子设备前先放电（比如摸一下金属机箱）。
✅ 该戴的防护装备别偷懒（手环、防静电鞋等）。
✅ 设计电路时提前考虑ESD防护（TVS、保护电路等）。

静电不会每次都让你倒霉，但只要倒霉一次，可能就是血的教训……💸

（完）
