探索CPU内部构造：主要组成部分及其功能解析

拆解CPU：一块硅片里的微型宇宙

每次拆开电脑机箱，盯着那块方方正正的CPU散热器，我总有种奇怪的冲动——想用螺丝刀撬开它，看看里面到底藏着什么，现实里这么干只会得到一块价值几千元的废铁，但好奇心还是驱使我查了一堆资料，试图在脑子里“拆解”CPU，今天就来聊聊这个现代科技的微型宇宙，顺便分享一些让我挠头的发现。

晶体管：CPU的“原子”

CPU的核心是晶体管，几十亿个比红细胞还小的开关，通过通电和断电表示0和1，听起来简单，但真正让我震惊的是它们的数量——比如苹果M2芯片有200亿个晶体管，而1971年的Intel 4004只有2300个，50年增长了近1亿倍，这比人类从石器时代到登月的技术进步还夸张。

晶体管的工作原理有点像水龙头：通电时“开”（电流通过），断电时“关”，但问题是，它们小到量子效应开始捣乱——电子会莫名其妙“穿墙”漏过去（量子隧穿效应），工程师们不得不想尽办法堵住这些“漏洞”，比如用新材料（FinFET、GAA晶体管），或者干脆堆更多层（3D封装），每次看到新闻说“某厂突破3nm工艺”，我都在想：这玩意儿再小下去，是不是该直接操控夸克了？

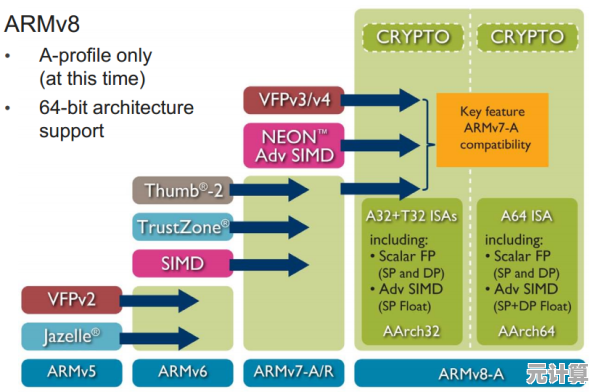

核心架构：流水线与乱序执行

CPU的“大脑”是运算核心，但它的工作方式不像人类——我们一次只能专心做一件事，而CPU通过流水线（Pipeline）把任务拆成“切菜、炒菜、装盘”多道工序，同时处理，比如Intel的Skylake架构有14级流水线，像工厂流水线一样高效。

但流水线也有翻车的时候，1994年奔腾处理器的FDIV bug就是因为流水线设计失误，导致除法算错（Intel最后花了4.75亿美元召回），更骚的是，现代CPU还会乱序执行——如果某条指令卡住了（比如等内存数据），它直接跳过先干后面的活，这就像你边等外卖边打游戏，结果外卖员按门铃时你正在团战，手忙脚乱把手机掉汤里……

缓存：CPU的“短期记忆”

CPU的速度比内存快100倍，所以需要缓存（Cache）当临时仓库，L1、L2、L3缓存就像你桌上的便签（L1，最快但最小）、抽屉里的笔记本（L2）、书架上的文件夹（L3），有趣的是，AMD的3D V-Cache技术直接把L3缓存堆叠在芯片上方，像给CPU盖了间阁楼，游戏性能瞬间提升15%。

我试过用软件监测缓存命中率，发现如果程序写得烂（比如疯狂跳转访问内存），缓存miss率能飙到50%以上，CPU就像个不断翻箱倒柜找东西的暴躁老哥，这时候优化代码结构，性能可能直接翻倍——难怪程序员总说“缓存是性能的魔鬼”。

其他模块：内存控制器、GPU与AI加速器

现代CPU早就不止是“计算器”了。

• 内存控制器：决定你插两根8GB内存条能不能组双通道（能的话带宽翻倍，但插错槽就白给）。
• 核显：Intel的Iris Xe显卡能勉强玩《原神》，但画质得像2005年的魔兽世界。
• AI加速器：苹果M系列芯片的NPU专门处理人脸识别，速度比传统CPU快20倍，但如果你像我一样拿它跑Stable Diffusion生图……还是乖乖用显卡吧。

硅片里的哲学

研究CPU越深，越觉得它像某种人造生命——几十亿晶体管自发协作，乱序执行像本能反应，缓存机制像短期记忆，甚至发热降频都像“累了要休息”，或许某天，当量子计算机彻底颠覆这一切时，我们会怀念这个用硅和电流搭建的精密时代。

（写完才发现，我这篇文章的灵感居然来自上周清理CPU散热器时蹭了一手硅脂……）
