CAD图纸转PDF格式的完整指南：高效方法与常见难题应对策略

CAD图纸转PDF：我的踩坑实录与生存指南 😅

记得刚入行那会儿，我第一次被要求把一套建筑平面图的CAD文件转成PDF发给客户，结果直接翻车——转出来的PDF线条糊成一片，标注文字乱码，客户回邮件问：“这图是用显微镜画的？” 🫠 当时我恨不得钻进电脑里手动描一遍，这么多年过去，转PDF这事我几乎试遍了所有招数，今天干脆把经验（和血泪）全倒出来,给各位避坑参考。

为啥非要转PDF？先想清楚再动手

CAD转PDF可不是为了“凑合交差”，矢量线条能保留精度，防止被篡改，而且几乎谁都能打开——甲方爸爸可没空装个CAD盯着看，但问题来了：转的时候掉细节、排版崩、字体爆炸… 这些破事我全遇到过，所以第一步：先明确用途，是打印？是存档？还是只是给人预览？比如打印要用高分辨率,预览可能优先压缩体积。

我的私藏方法库：从土法炼钢到智能工具 🛠️

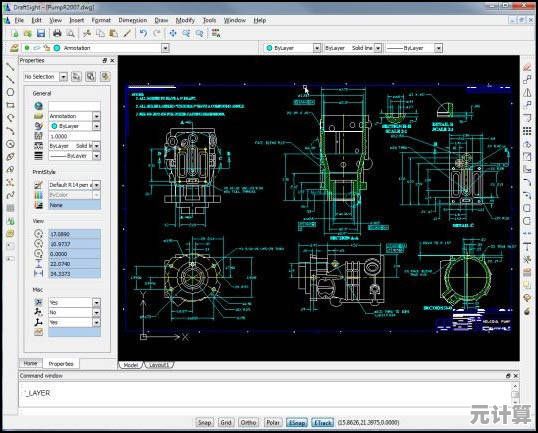

1. CAD自带输出（最稳，但别无脑点“打印”）
   用AutoCAD的“导出为PDF”或打印里的“DWG to PDF.pc3”驱动。关键细节：



   • 分辨率别瞎调：如果是施工图，选600dpi以上；只是看看，150dpi也行。
   • 线宽设置是魔鬼！我有次转出来的图纸粗线全变细线，被施工队吐槽“像蜘蛛网”🕸️，后来我养成习惯：在“打印样式表”里手动校准线宽，尤其是标注和轮廓线。
   • 勾上“捕获字体”，否则万一对方电脑没装你的字体，直接变乱码（别问我怎么知道的）。

2. 虚拟打印机（比如Adobe PDF、Microsoft Print to PDF）
   适合批量处理，但偶尔会抽风——比如突然卡死，或者生成的文件打不开。我的偏方：重启CAD再试一次（IT经典语录：“你试过重启吗？”）,有时候玄学能解决问题。

3. 在线转换工具（应急用，但慎选！）
   有次出差没带电脑，用某个网站转PDF，传完发现图纸标注少了一堆…从此我只在非机密文件上用它，如果非得用，先压缩打包再上传,防泄漏。

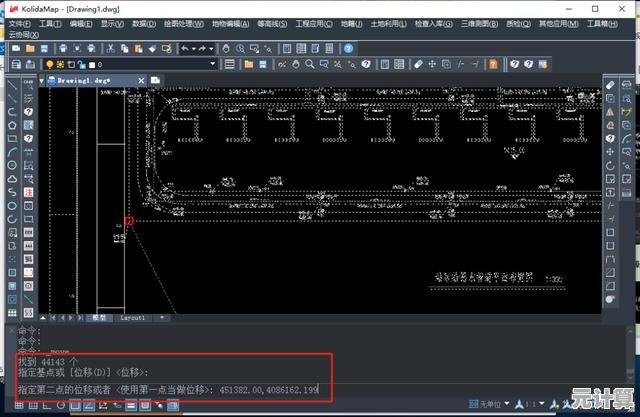

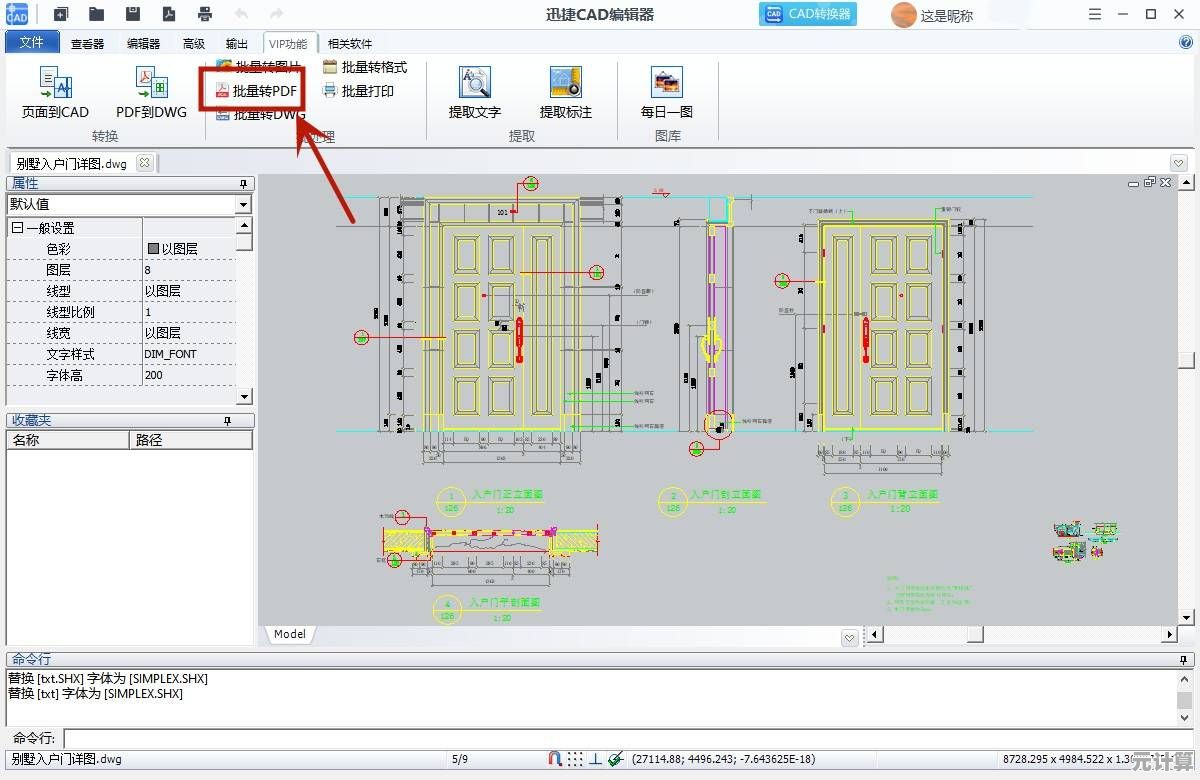

4. 脚本批处理（进阶玩家的快乐）
   如果你有一百张图要转，写个LISP脚本或者用AutoCAD的批处理工具，能省下喝咖啡的时间，不过调试脚本时差点把我逼疯——符号错误、路径报错…但成功后成就感爆棚 💪。



那些让我熬夜的难题（和救急策略）🔥

• 字体丢失怎么办？
  除了用“捕获字体”，我还会把常用字体打包塞进PDF——但注意版权！有一次用了公司没授权的字体，法务部差点找我喝茶 🍵，现在我会提前转曲（转换成轮廓），虽然文件变大,但保命要紧。

• 布局和模型空间错位？
  明明在模型里对齐了，转PDF后标注飞到了外太空…这是因为视口比例或图层设置乱了。我的笨办法：转之前先“打印预览”，放大检查细节,牺牲5分钟总比返工强。

• 文件太大发不了邮件？
  用Adobe Acrobat的“优化PDF”功能压缩，但注意别压得太狠——有次我把彩平图压成了马赛克，甲方问：“这是抽象艺术吗？” 🎨 现在我会分版本：高清版存网盘,压缩版发邮件。



• CAD版本太老？
  遇到过客户用2007版CAD发来的文件，用新版本打开居然崩了…后来我备了个绿色版老CAD专门兼容旧文件，人生建议：CAD版本就像前任,最好别碰太老的。

一点主观吐槽（你可以不同意）

有些人非说“用PDF打印机就行，别折腾”，但我觉得——控制欲强的人更适合手动调设置，毕竟转PDF不是终点，而是传递专业的中间站，有时候多花10分钟调整，能省下3小时解释的麻烦，哦对了，别忘了转完自己打开看一眼！我有次转了PDF没检查，发出去才发现图框是歪的，简直社会性死亡现场 😇。

别怕麻烦，流程化才是王道

现在我的流程固定是：检查字体→校准线宽→预览→输出→压缩→二次检查，听起来啰嗦，但习惯了也就几分钟的事，最后甩个金句：“转PDF不像画图那么酷，但它决定了你看起来专不专业”。

希望你们少走弯路～如果还有奇葩问题，欢迎吐槽交流！（毕竟我这人就是爱瞎琢磨这些细节🤷）
