掌握剖面图绘制技巧：从基础到精通的详细步骤解析

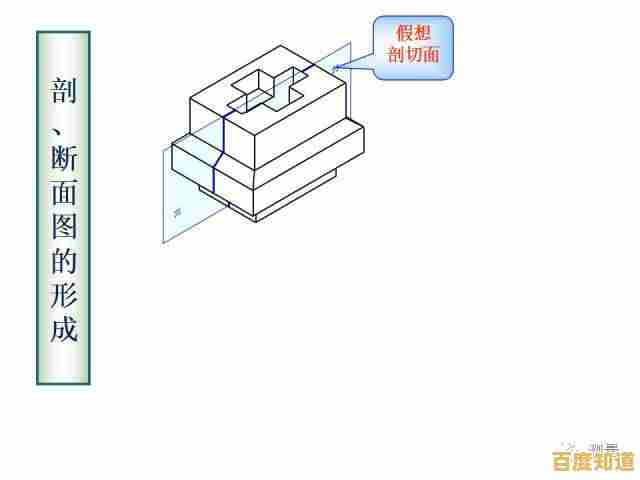

理解剖面图到底是什么 （来源：工程制图基础概念） 剖面图就是假想用一个“刀”把物体切开，然后把你看到的切开面的形状画出来，它不是为了展示物体外面长什么样，而是为了展示里面看不见的结构，比如墙的厚度、零件的内部孔洞等。

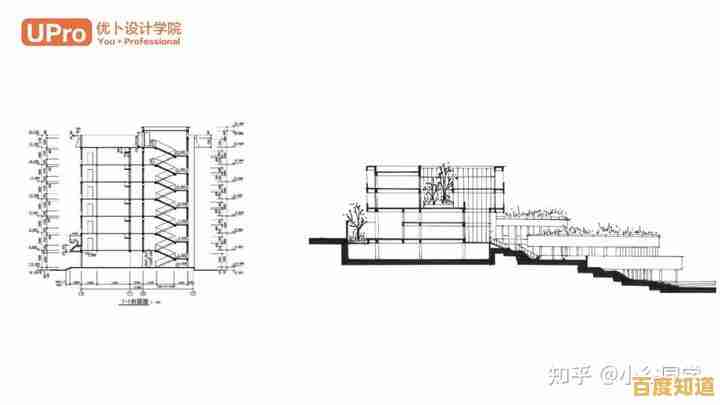

第二步：确定“下刀”的位置和方向 （来源：剖面图绘制规范） 在画之前，你必须先决定从哪里切，这个“切”的线叫“剖切位置线”，关键是要切在能最清楚展示内部关键结构的地方，切一个房子，通常会从门窗的位置切开，这样就能同时看到墙、门洞、窗台的样子。

第三步：画出被切到的部分 （来源：建筑制图标准） 想象切开后，你的“刀”直接碰到的部分，这些实体部分要用最粗的线条涂黑（或者画上密集的斜线，称为“剖面线”），这是剖面图最核心的部分，一定要清晰，比如切一个鸡蛋，蛋壳就要涂黑。

第四步：画出切面后方的可见轮廓 （来源：机械制图原理） 切开后，除了切面本身，你还能看到切面后方的一些结构，这些部分要用比剖面细一些的实线画出来，比如切开一个机器外壳，你不仅看到壳的厚度，还能看到壳里面的齿轮，这个齿轮就要用细实线画出它的轮廓。

第五步：进行标注和说明 （来源：工程图学实践） 光画图不行，还得让人看懂，你需要：

1. 给剖面图起个名字,1-1剖面图”。
2. 在原来的整体图上用粗短线标出你“下刀”的位置，并写上相同的编号（如“1”）。
3. 如果有需要,用箭头指明你是从哪个方向看的。

从熟练到精通的进阶技巧 （来源：资深设计师经验分享）

1. 选择合适的剖面类型： 除了从头切到尾的全剖面，还有只切一部分的“半剖面”，或者像切蛋糕一样切一块的“局部剖面”，根据物体的复杂程度选择最合适的，让图面既清晰又不冗余。
2. 处理特殊材料： 如果物体是由不同材料组成的（如混凝土和砖块），剖面线要用不同的画法或方向来区分，让人一眼就能看出材质区别。
3. 利用虚实和线宽： 精通者能熟练运用线条的粗细和虚实（实线、虚线、点划线）来区分物体的可见轮廓、隐藏轮廓和中心线，让图纸层次分明，信息量大且不杂乱。
4. 结合三维想象： 最高境界是看着剖面图，就能在脑子里完整地还原出物体的三维形状，这需要大量的练习，多看、多画、多想象。
