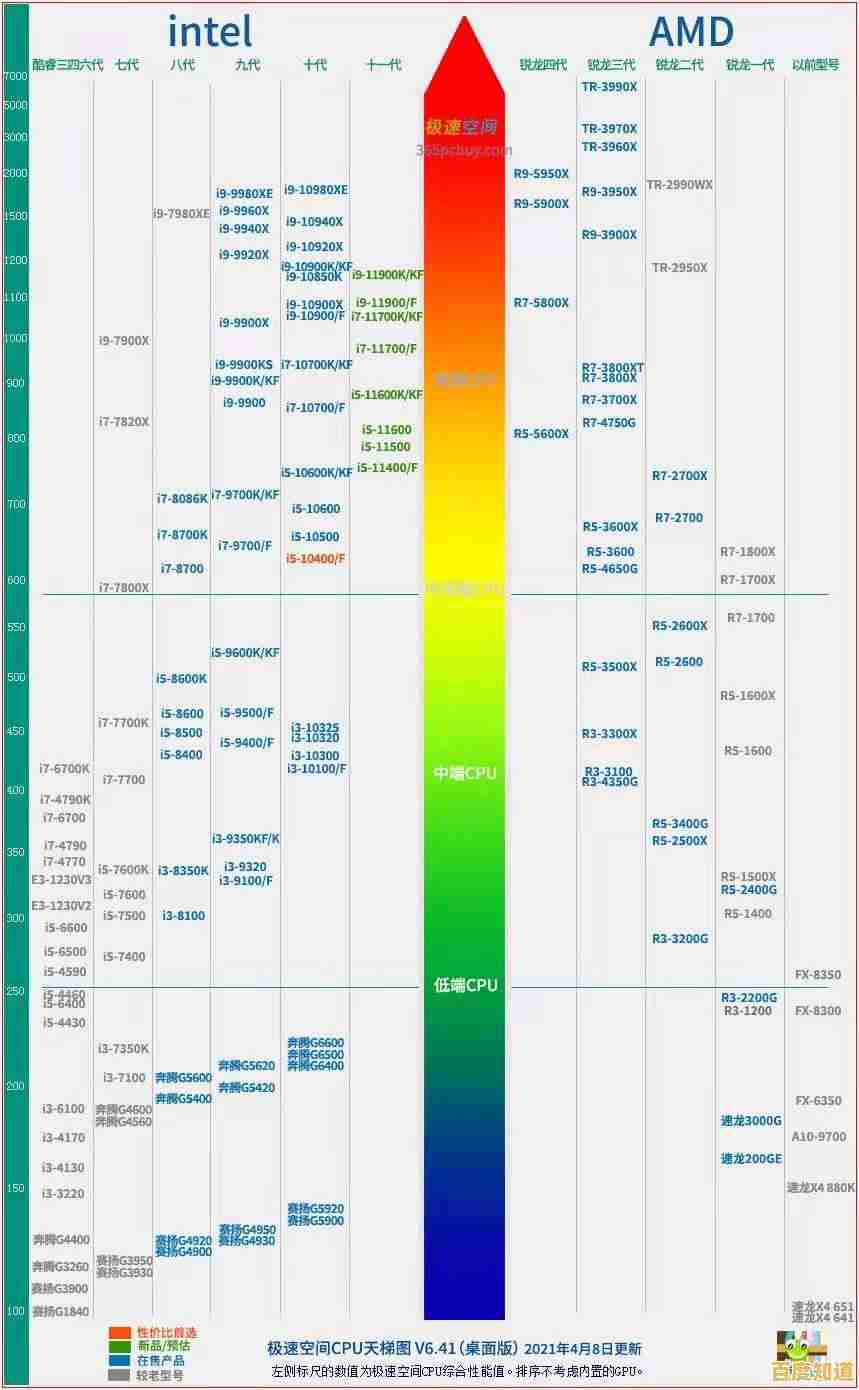

揭秘奔腾芯片天梯图：硬件性能如何实现跨越式提升

关于奔腾芯片性能如何实现跨越式提升的探讨，我们可以从英特尔公司发布的一系列产品和技术革新中找到清晰的脉络，这并非一个简单的线性升级过程，而是由多个关键节点的重大突破所驱动的，根据科技网站如AnandTech和历史评测资料的回顾,我们可以将这些突破归纳为几个核心方面。

最初始的奔腾处理器，也就是后来常被称为经典奔腾的型号，其最大的飞跃是引入了所谓的“超标量架构”，根据计算机架构的学术资料解释，在这之前的处理器像一个只有一条流水线的工厂，指令必须一个接一个地处理，而奔腾芯片首次在x86处理器中实现了两条并行的流水线，这意味着它可以在一个时钟周期内同时执行两条指令，就像工厂开了两条生产线，工作效率理论上直接翻倍，这是性能实现跨越的第一个基石,它改变了指令执行的根本方式。

随着型号从奔腾发展到奔腾Pro和奔腾II，另一个革命性的技术被引入，即“乱序执行”，根据英特尔官方技术文档和行业分析，在传统的按序执行中，如果一条指令因为等待数据而卡住，后面的指令即使准备好了也得干等着，乱序执行则像是一个精明的调度员，它能动态地重新排列指令的执行顺序，让那些已经准备好数据的指令“插队”先执行，从而最大限度地利用处理器的各个计算单元，避免空闲等待，这项技术极大地提升了处理器的实际工作效率，尤其是在运行复杂应用程序时,效果尤为明显。

处理器速度的提升，不仅取决于核心架构，还与它和外部世界的沟通速度密切相关，这就是“前端总线”和“缓存”技术登场的时刻，根据Tom‘s Hardware等硬件网站的历代评测对比，奔腾III时期，英特尔大幅提升了前端总线的速度，前端总线是连接处理器和内存的“高速公路”，更宽、更快的总线意味着数据能在处理器和内存之间更迅速地传输，缓解了处理器“吃不饱”的问题，处理器的缓存也在不断增大和优化，缓存是处理器内部的高速存储器，分为一级缓存和二级缓存，最初二级缓存位于主板上的独立芯片，速度较慢，从奔腾Pro开始，二级缓存被集成到处理器封装内，到了奔腾II和III，虽然还是放在处理器卡盒内的独立芯片上，但速度已大大提升，在奔腾4的后续版本中，二级缓存被完全集成到处理器核心同一块硅片上，访问延迟大幅降低，速度极快，大容量、高速度的缓存相当于在处理器核心旁边建立了一个“高速仓库”，频繁使用的数据可以就近获取，减少了对慢速主内存的访问需求,这对性能提升至关重要。

进入奔腾4时代，英特尔采取了一种名为“NetBurst”的全新微架构，根据当时的发布会信息和后续技术分析，这个架构的核心目标是追求极高的时钟频率，它采用了非常长的流水线设计，长流水线可以将复杂的指令分解成更多、更简单的步骤，从而使每个步骤所需完成的工作更少，有利于处理器在物理上达到更高的运行频率，就像把一项复杂工作分解成许多简单的工序，每个工序都可以完成得很快，早期的奔腾4确实在频率竞赛中取得了领先，频率提升非常迅猛，长流水线也有一个缺点：一旦出现预测错误需要清空流水线（称为分支预测失误），惩罚会比较大，需要重新填充的步骤更多，尽管频率很高，但有时每时钟周期执行的指令效率反而不如前代产品，奔腾4也引入了如超线程等新技术，让一颗物理处理器能模拟出两个逻辑处理器,在一定程度上提升了多任务处理能力。

除了核心架构的革新，制造工艺的进步是支撑所有性能提升的物理基础，根据英特尔的技术路线图，处理器从早期的0.8微米、0.6微米工艺，逐步演进到奔腾III时代的0.18微米，再到奔腾4后期成熟的0.13微米工艺，每一次工艺制程的缩小，都意味着晶体管体积变得更小、速度更快、功耗和发热更低，这使得在同样大小的芯片面积上可以集成更多的晶体管，从而能够实现更复杂的架构、更大的缓存，并为提升运行频率提供了物理可能性，没有制造工艺的持续进步，上述所有架构创新都将是无源之水、无本之木。

奔腾芯片系列的跨越式提升并非单一因素所致，它是一个系统工程，从经典奔腾的开创性超标量设计，到奔腾Pro/II/III引入的乱序执行和高速缓存集成，再到奔腾4时代对高频率的极致追求以及制造工艺的不断微缩，这些关键技术一环扣一环，共同推动了x86处理器性能一次又一次地实现质的飞跃,为个人电脑的普及和计算能力的爆发奠定了坚实的硬件基础。
